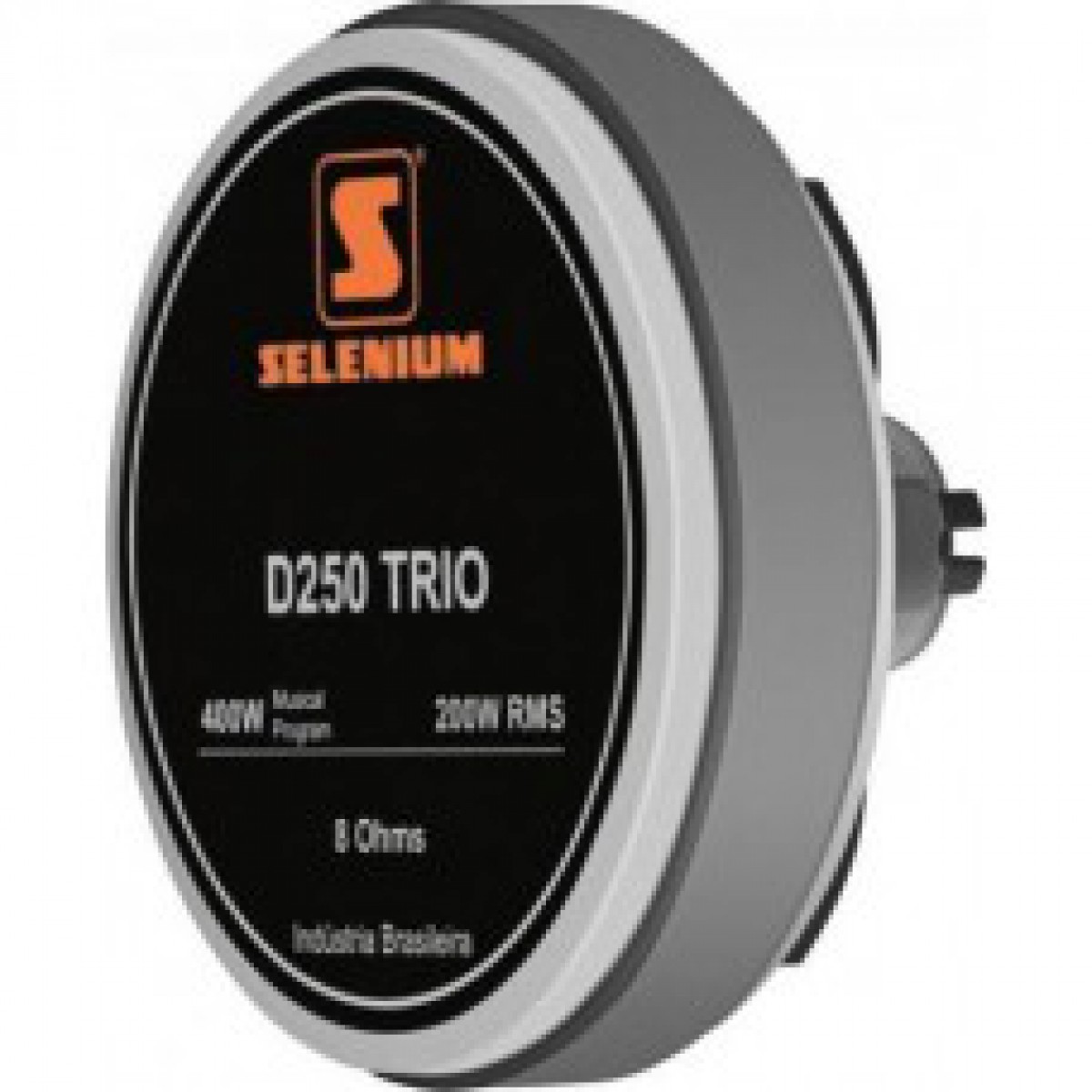

Driver Corneta JBL Selenium D250 Trio 200 RMS

ESPECIFICAÇÕES TÉCNICAS
Impedância nominal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Impedância mínima @ 1.600 Hz . . . . . . . . . . . . . . . . . . . . . . 8,3 W
POTÊNCIA COM CROSSOVER (12dB/oit) ATIVO PASSIVO
5 AES (HPF 1 kHz) . . . . . . . . . . . . . . . . . . . . . . . . . . . . -- . . . . . . .-- W 2 RMS (NBR 10.303) (HPF 1 kHz) . . . . . . . . . . . . . . . . 87. . . . . 200 W 1 PROGRAMA MUSICAL (HPF 1 kHz) . . . . . . . . . . . . 174 . . . . .400 W
Sensibilidade
3 Em corneta, 1W@1m, no eixo . . . . . . . . . . . . . . . . . 106 dB SPL
4 Em tubo, 0,0894V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . --- dB SPL
Resposta de freqüência @ -10 dB . . . . . . . . . . . . . 400 a 4.000 Hz
Diâmetro da garganta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 mm
Material do diafragma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fenólico
Diâmetro da bobina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 mm
Re (resistência da bobina). . . . . . . . . . . . . . . . . . . . . . . . . . . 6,0 W
Densidade de fluxo no gap . . . . . . . . . . . . . . . . . . . . . . . . . 1,10 T
Freqüência de corte mínima recomendada (12 dB / oit) . 1.000 Hz
1
 Especificações para uso de programa musical e de voz, permitindo distorção harmônica
máxima no amplificador de 5%, com o crossover passivo recomendado, sendo a
potência calculada em função da tensão na saída do amplificador e da impedância
nominal do transdutor.
2 Norma Brasileira NBR 10.303, com a aplicação de ruído rosa durante 2 horas
ininterruptas.
3 Medida com corneta HL14-25, média entre 1.000 e 3.500 Hz.
4
 A sensibilidade representa o SPL em um tubo de ondas planas de 25 mm de diâmetro ,
média entre 600 e 1.500 Hz.
5
 Ensaio com duração de 2h com ruído rosa (6dB de fator de crista) e filtrado uma década
de freqüência de corte.
INFORMAÇÕES ADICIONAIS
Material do ímã . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ferrite de bário
Peso do ímã . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.180 g
Diâmetro x altura do ímã. . . . . . . . . . . . . . . . . . . . . . . . 135 x 20 mm
Peso do conjunto magnético . . . . . . . . . . . . . . . . . . . . . . . 2800 g
Material da base e tampa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Alumínio
Acabamento da base e tampa. . . . . . . . . Pintura epoxi, cor preta texturizada
Acabamento das arruelas . . . . . . . . . . . . . . . . . . . . . . . . . . Cromatização azul
Material do fio da bobina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cobre
® Material da fôrma da bobina. . . . . . . . . . . . . . . . . . . . . . . . Poliimida (Kapton )
Comprimento do fio da bobina . . . . . . . . . . . . . . . . . . . . . . . 8,7 m
Altura do enrolamento da bobina . . . . . . . . . . . . . . . . . . . . . 6,0 mm
Coeficiente de temperatura do fio (a25). . . . . . . . . . . . 0,00404 1/°C
Volume ocupado pelo falante . . . . . . . . . . . . . . . . . . . . . . . . 0,7 l
Peso líquido do falante . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.980 g
Peso total (incluindo embalagem) . . . . . . . . . . . . . . . . . . 3.100 g
Dimensões da embalagem (C x L x A) . . . . . . 14,5 x 14,5 x 9,4 cm
INFORMAÇÕES PARA MONTAGEM
3 Conexão com a corneta . . . . . . . . . . . . . . . . . . . . . . Rosqueado 1 /8
” - 18 FPP
Tipo do conector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pressão p/ fio nu
Polaridade . . . . . . . . . . . . . . . . . Tensão + no borne vermelho: deslocamento
do diafragma na direção da garganta
